چه موقعیت‌های نصب (M1-M6) برای واحدهای دنده سری S موجود است؟

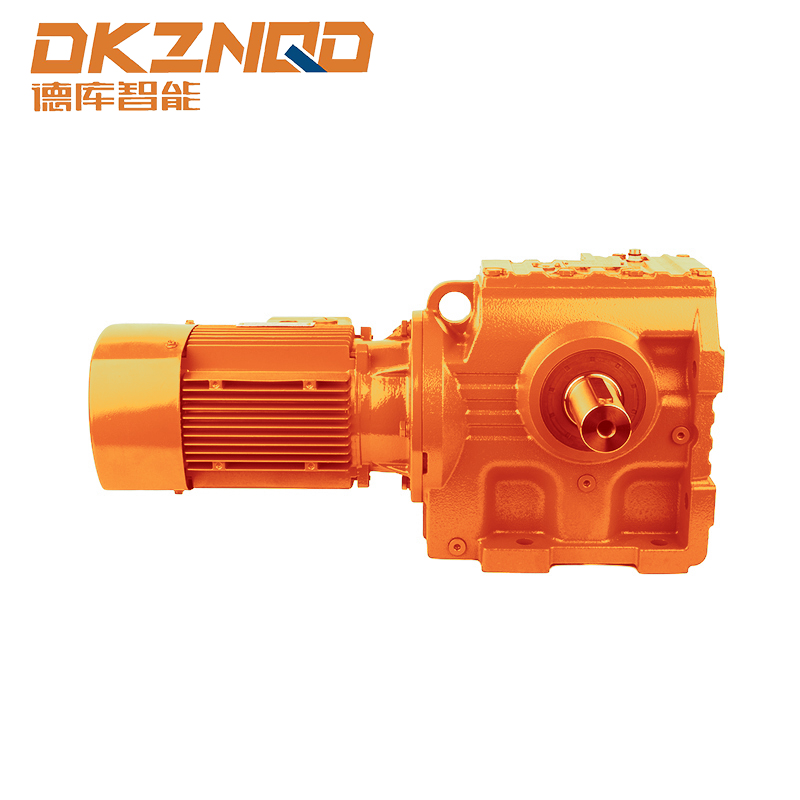

مقدمه ای بر گیربکس های کرم حلزونی سری S

را گیربکس کرم حلزونی سری S به دلیل طراحی فشرده، انتقال گشتاور بالا و قابلیت اطمینان در شرایط عملیاتی متنوع، به طور گسترده در ماشین آلات صنعتی استفاده می شود. درک کردن موقعیت های نصب (M1-M6) این واحدهای دنده برای مهندسین و طراحان سیستم که هدفشان دستیابی به عملکرد مطلوب و اطمینان از سازگاری مکانیکی است ضروری است.

این مقاله به بررسی موقعیت‌های نصب خاص برای واحدهای دنده سری S می‌پردازد و پیکربندی‌ها، مزایا و کاربردهای عملی آن‌ها را در صنایع مختلف بررسی می‌کند.

نمای کلی موقعیت های نصب (M1-M6)

گیربکس های سری S برای پشتیبانی از جهت های نصب متعدد طراحی شده اند که از M1 تا M6 طبقه بندی می شوند. هر موقعیت نصب مربوط به یک آرایش منحصر به فرد از محورهای ورودی و خروجی نسبت به محفظه موتور است. تأثیرات انتخاب موقعیت نصب صحیح:

• راندمان عملیاتی و تحویل گشتاور
• سهولت نصب در فضاهای محدود
• دسترسی به تعمیر و نگهداری و رعایت ایمنی

در زیر توضیح مفصلی در مورد هر موقعیت نصب و کاربردهای آن آورده شده است:

موقعیت M1: نصب پای افقی

را M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• نقاله ها و سیستم های جابجایی مواد
• ماشین آلات بسته بندی که در آن نصب در سطح زمین ترجیح داده می شود
• کاربردهایی که نیاز به تراز پایدار تحت بارهای گشتاور بالا دارند

مزایای نصب M1 عبارتند از دسترسی آسان برای روغن کاری و بازرسی و سازگاری با ابعاد پایه استاندارد که معمولاً در دنده‌های صنعتی استفاده می‌شود.

موقعیت M2: نصب فلنج افقی

پیکربندی M2 شامل نصب افقی با فلنج در انتهای شافت خروجی برای اتصال مستقیم است. این جهت گیری مناسب برای:

• ادغام مستقیم در ماشین آلات دوار بدون براکت اضافی
• پمپ ها، کمپرسورها و درایوهای فن که در آن تراز شفت حیاتی است
• برنامه هایی که نیاز به نصب فشرده در فضای افقی محدود دارند

را M2 flange mount انتقال ارتعاش را کاهش می دهد و نصب را در مقایسه با جایگزین های نصب شده روی پا آسان می کند.

موقعیت M3: شفت عمودی به سمت پایین

در پیکربندی M3، شفت خروجی رو به پایین است. این به ویژه هنگام اتصال به ماشین آلات عمودی مفید است، مانند:

• میکسرها و همزن ها در کارخانه های شیمیایی یا فرآوری مواد غذایی
• نوار نقاله و آسانسور عمودی
• کاربردهایی که به درایو مستقیم رو به پایین با حداقل گسترش شفت نیاز دارند

این جهت نصب نیاز به بررسی دقیق روغن کاری و آب بندی دارد توزیع نفت مبتنی بر جاذبه در امتداد چرخ دنده ها

موقعیت M4: شفت عمودی به سمت بالا

M4 معکوس M3 است، جایی که شفت خروجی به سمت بالا است. معمولاً در موارد زیر اعمال می شود:

• آسانسورهای سطلی و نقاله های عمودی با حرکت رو به بالا
• میکسرهای صنعتی که در آن انتقال گشتاور نیاز به حرکت مواد به سمت بالا دارد
• موقعیت هایی که یونیت دنده زیر یک مکانیسم متصل برای تراز عمودی فشرده نصب می شود

را M4 position necessitates مسیریابی روانکاری بهینه برای اطمینان از توزیع یکنواخت روغن در چرخ دنده های حلزونی و حلزونی.

موقعیت M5: شفت افقی در سمت نصب شده است

M5 جهت افقی را نشان می دهد که در آن واحد دنده در کنار آن نصب شده است. این موقعیت برای موارد زیر انتخاب می شود:

• ماشین آلات با محدودیت فضا که نیاز به نصب دنده جانبی دارند
• ادغام در سیستم های نوار نقاله با نقاط درایو افست
• برنامه هایی که نیاز به تراز بهتر بین موتور و محور محرک با حداقل ردپا دارند

قوطی نصب جانبی افزایش پایداری مکانیکی در سیستم های فشرده اما ممکن است به براکت ها یا پشتیبانی های سفارشی نیاز داشته باشد.

موقعیت M6: فلنج عمودی

پیکربندی M6 جهت گیری محور عمودی را با نصب فلنج ترکیب می کند. مزایای کلیدی عبارتند از:

• اتصال مستقیم به موتورها یا پمپ های عمودی را تسهیل می کند
• ایده آل برای تاسیسات با محدودیت ارتفاع یا جایی که فضای کف محدود است
• توزیع گشتاور بهبود یافته در کاربردهای عمودی با بار بالا

موقعیت یابی M6 اغلب به هم ترازی دقیق نیاز دارد و ممکن است از مزایای آن بهره مند شود پایه های لرزشگیر برای اطمینان از ثبات عملیاتی طولانی مدت.

ملاحظات عملی برای انتخاب نصب

انتخاب موقعیت صحیح نصب چیزی بیش از یک تصمیم مکانیکی است - شامل در نظر گرفتن محیط عملیاتی، دسترسی و نیازهای تعمیر و نگهداری است. مهندسان باید در نظر بگیرند:

• جهت بار و گشتاور مورد نیاز
• توزیع روغن کاری و حفظ روغن دنده
• محدودیت های فضا و ادغام با ماشین آلات موجود
• سهولت بازرسی، قابلیت سرویس و رعایت ایمنی

رعایت این ملاحظات تضمین می کند عملکرد بهینه و طول عمر بیشتر از واحد دنده

جدول مقایسه موقعیت های نصب سری S

نتیجه گیری

درک موقعیت های نصب M1-M6 برای گیربکس کرم حلزونی سری S مهندسان را قادر می سازد تا تصمیمات آگاهانه ای در مورد نصب، انتقال گشتاور و طول عمر سیستم بگیرند. هر موقعیت مزیت های منحصر به فردی را ارائه می دهد که متناسب با نیازهای عملیاتی خاص است و تضمین می کند که واحد دنده تحت سناریوهای صنعتی مختلف به طور قابل اعتماد عمل می کند.

انتخاب مناسب، همراه با در نظر گرفتن روانکاری، تراز و دسترسی، می تواند به طور قابل توجهی کارایی و کارایی تعمیر و نگهداری سیستم های دنده صنعتی را افزایش دهد.

سوالات متداول

Q1: تفاوت بین موقعیت های نصب M1 و M2 چیست؟

M1 به صورت افقی روی پا نصب می شود، در حالی که M2 از فلنج برای نصب افقی استفاده می کند که برای اتصال مستقیم با ماشین آلات و بهبود کنترل لرزش مناسب است.

Q2: آیا یک واحد دنده سری S می تواند در موقعیت های عمودی کار کند؟

بله، M3، M4، و M6 امکان نصب عمودی را با توجه دقیق به روانکاری و تراز برای اطمینان از عملکرد قابل اطمینان می دهند.

Q3: کدام موقعیت نصب برای تنظیمات با فضای محدود بهتر است؟

M5 (نصب افقی جانبی) و M6 (فلنج عمودی) برای نصب های فشرده که در آن فضای کف محدود است ایده آل هستند.

Q4: آیا موقعیت های نصب بر نیازهای تعمیر و نگهداری تأثیر می گذارد؟

بله، موقعیت‌هایی مانند M3 و M4 به مسیریابی دقیق روغن‌کاری نیاز دارند، در حالی که M1 و M2 دسترسی آسان‌تری را برای بازرسی و سرویس‌دهی فراهم می‌کنند.
