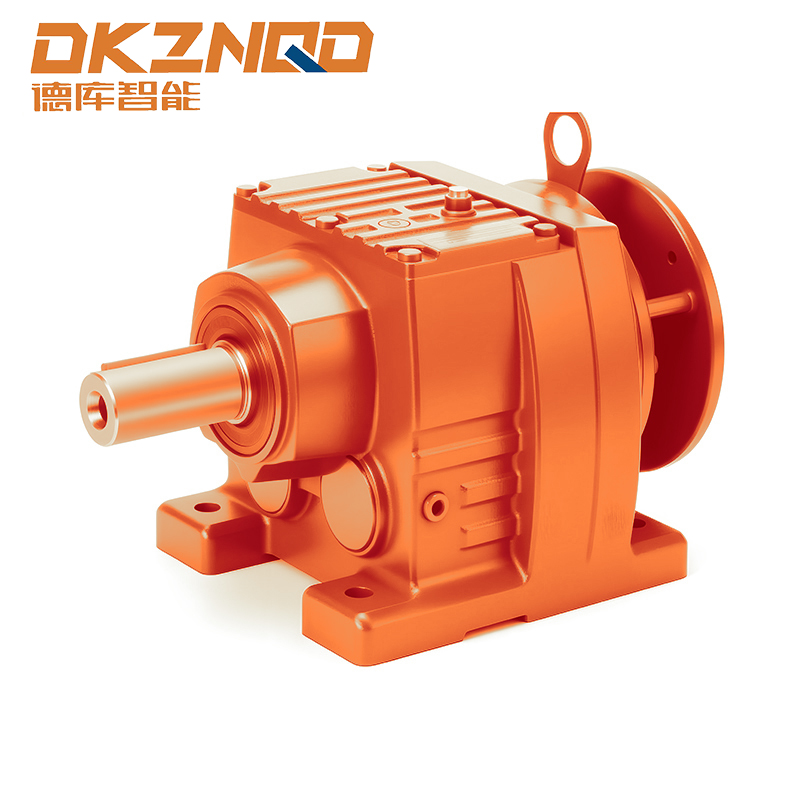

1. موتور دنده هلیکال سری R چیست؟
را موتور دنده حلزونی سری R نشان دهنده دسته ای از درایوهای کاهش دهنده زاویه راست یا شفت موازی است که از چرخ دنده های مارپیچ برای بازده و چگالی گشتاور بالا استفاده می کنند. معمولاً به عنوان an موتور دنده مارپیچ خطی هنگامی که به صورت کواکسیال چیده میشود، این طراحی عملکردی روان و بیصدا را ارائه میکند و برای انجام کار مداوم در محیطهای خشن ساخته شده است. الف واحد دنده مارپیچ کواکسیال شفت های ورودی و خروجی را در یک محور حفظ می کند و یکپارچگی ماشین را ساده می کند. این واحدها به نام های دیگر نیز شناخته می شوند کاهنده سرعت سری R ، و در هر دو موجود هستند گیربکس مارپیچ فلنجی و موتور گیربکس مارپیچی پا تنظیمات
چرخ دنده های مارپیچی در سری R دارای دندانه های مورب هستند که به تدریج درگیر می شوند و بارهای ضربه و ارتعاش را کاهش می دهند. این منجر به راندمان معمولی 96-98٪ در هر مرحله می شود که به طور قابل توجهی بالاتر از جایگزین های چرخ دنده حلزونی است. این گیربکسها با طرحهای مدولار که نسبتهای 3:1 تا بیش از 100:1 را پشتیبانی میکنند، با طیف وسیعی از کاربردهای صنعتی، از درایوهای نوار نقاله گرفته تا همزنها و ماشینآلات بستهبندی، سازگار هستند.
2. چرا صنعت کاهش دهنده های سرعت سری R را ترجیح می دهد: مزایای اصلی
امکانات صنعتی به طور فزاینده ای پذیرفته می شود کاهنده سرعت سری R بیش از فناوریهای گیربکس سنتی به دلیل مزایای قابل سنجش در مصرف انرژی، قابلیت اطمینان و هزینه کل مالکیت. در زیر متمایز کننده های کلیدی عملکرد هستند:
- چگالی توان بالا: چرخ دنده مارپیچی بار را روی چندین دندان به طور همزمان توزیع می کند و به محفظه کوچکتر اجازه می دهد که گشتاور مشابه واحدهای خار یا کرم بزرگتر را منتقل کند. ظرفیت گشتاور معمولی بسته به اندازه فریم از 50 نیوتن متر تا 12000 نیوتن متر متغیر است.
- بهره وری انرژی: دادههای میدانی از بازسازی خط بستهبندی نشان میدهد که درایوهای چرخدنده کرمی فرسوده جایگزین شدهاند. موتور دنده مارپیچ خطی با حفظ سرعت خروجی یکسان، مصرف برق را 14.2 درصد کاهش داد.
- انتشار کم صدا: را progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
- عمر طولانی خدمات: دندانه های دنده سخت شده و زمینی (58-62 HRC) همراه با روانکاری اسپلش، طول عمر بلبرینگ L10 را در عملیات های سنگین بیش از 25000 ساعت می دهد.
علاوه بر این، طراحی ریختهگری مدولار به محفظهای ساخته شده از چدن با مقاومت بالا (GG20/GG25) اجازه میدهد که در برابر تغییر شکل تحت بارهای ضربهای مقاومت کند. سیستم های آب بندی با مهر و موم روغن FKM مضاعف از ورود آلودگی در محیط های گرد و غبار یا مرطوب جلوگیری می کند که یک عامل مهم برای کارخانه های فرآوری سیمان و مواد غذایی است.
3. 5 کاربرد صنعتی برتر موتورهای چرخ دنده ای سری R
گیربکس های مارپیچ سری R در ده ها صنعت مستقر هستند. بر اساس داده های عملیاتی از بیش از 200 سایت تولیدی، پنج برنامه زیر بیش از 65٪ از تمام تاسیسات را تشکیل می دهند.
3.1 حمل و نقل خودکار مواد و نوار نقاله
در مراکز توزیع، موتور دنده مارپیچ خطیs تسمه نقاله ها، نوار نقاله های غلتکی و سیستم های مرتب سازی. یک مرکز حمل و نقل بسته گزارش داد که پس از جایگزینی سیستمهای زنجیردار با گیربکسهای سری R، زمان خرابی را تا 37 درصد کاهش داده است. طراحی کواکسیال نصب مستقیم قرقره ها را بدون میل جک اضافی ساده می کند.
3.2 پردازش مواد غذایی و آشامیدنی
گیربکس های مارپیچ فلنجی با رنگ فولاد ضد زنگ (اختیاری) در محیط های شستشو کار می کنند. یک خط بطری لبنیات با استفاده از کاهندههای سرعت سری R، به لطف چرخههای شروع و توقف صاف که با سفتی پیچشی بالا فعال میشود، به میزان ۲۲ درصد مصرف انرژی کمتر در هر لیتر پردازش شده دست یافت. گزینه های آب بندی IP65 از تمیز کردن با فشار بالا محافظت می کند.
3.3 معدن و نقاله سنگدانه
سنگین موتور گیربکس مارپیچی پا پیکربندی ها بارهای شوک شدید را تحمل می کنند. دادههای یک معدن سنگ آهک نشان داد که کاهندههای سری R که بهمدت 18 ماه 24/7 کار میکنند، نیازی به تعویض دنده ندارند، در حالی که واحدهای سیارهای قبلی پس از 11 ماه از کار افتادند. نسبت تماس بزرگتر چرخ دنده مارپیچی حداکثر استرس دندان را تا 30 درصد کاهش می دهد.
3.4 ماشین آلات بسته بندی
نصبکنندههای کارتن، سیلرهای کیس و بستهبندیهای کششی از ردپای فشرده بهره میبرند واحد دنده مارپیچ کواکسیالs . یک OEM بسته بندی بهبود دقت موقعیت یابی 0.25± میلی متر را در مقایسه با درایوهای هارمونیک در برنامه های نمایه سازی، بدون نیاز به کنترل های حلقه بسته پیچیده اندازه گیری کرد.
3.5 میکسر و همزن در پردازش شیمیایی
برای هم زدن با سرعت کم و گشتاور بالا، کاهنده های سرعت سری R خروجی ثابتی را تحت بارهای ویسکوزیته متفاوت ارائه می دهند. در یک راکتور پلیمری، گیربکس ریپل گشتاور را زیر 2.5 درصد در محدوده سرعت 10:1 حفظ میکند و قوام محصول را بهبود میبخشد. نسخه شافت توخالی نصب شده روی فلنج مستقیماً روی شفت میکسر می لغزد و کوپلینگ ها را حذف می کند.
4. تنظیمات نصب: گیربکسهای هلیکال فلنجی در مقابل گیربکسهای مارپیچی نصبشده روی پا
را choice between a گیربکس مارپیچ فلنجی و a موتور گیربکس مارپیچی پا به محدودیت های فضا، واکنش گشتاور و چیدمان تجهیزات رانده بستگی دارد. هر دو پیکربندی دنده داخلی یکسانی را ارائه می دهند اما در روش نصب متفاوت هستند. جدول زیر معیارهای انتخاب کلیدی را بر اساس داده های 150 سازنده ماشین خلاصه می کند.
| ویژگی | گیربکس هلیکال فلنجی | موتور گیربکس حلزونی پایی |
|---|---|---|
| فضای نصب | فقط به یک سطح نصب صاف نیاز دارد. طول برآمدگی 30 تا 40 درصد کاهش یافت | به فونداسیون یا صفحه پایه نیاز دارد. رد پای اضافی |
| مسیر واکنش گشتاور | به طور مستقیم توسط فلنج محفظه جذب می شود - سفتی بالاتر | پیچ های پایه - مناسب برای بارهای شوک بالا |
| پیچیدگی تراز | رجیستر پایلوت تمرکز، مونتاژ آسان تر را تضمین می کند | به تراز شفت دقیق نیاز دارد (نشانگر شماره گیری معمولاً مورد نیاز است) |
| برنامه های کاربردی معمولی | میکسرs, conveyors with close coupling, OEM machinery | فن های بزرگ، سنگ شکن ها، همزن های سنگین |
| دسترسی به تعمیر و نگهداری | حذف موتور بدون ایجاد اختلال در موقعیت گیربکس امکان پذیر است | هر دو واحد را می توان دور انداخت. برای گیربکس های بزرگ راحت تر است |
تجزیه و تحلیل شکست میدانی نشان می دهد که نصب اشتباه انتخاب شده باعث 18٪ از خرابی های زودرس بلبرینگ می شود. برای نسخه های شافت توخالی، نوع فلنجی با بازوی گشتاور برای درایوهای چرخ دستی و کاربردهای وینچ توصیه می شود.
5. چگونه واحد چرخ دنده مارپیچی کواکسیال مناسب را برای فرآیند خود انتخاب کنید
انتخاب بهینه واحد دنده مارپیچ کواکسیال شامل ارزیابی پنج پارامتر فنی است. یک رویکرد سیستماتیک اندازه بیش از حد و اتلاف انرژی را 10 تا 25 درصد کاهش می دهد.
- گشتاور خروجی مورد نیاز (Nm): گشتاور بار واقعی از جمله ضریب سرویس را اندازه گیری کنید. برای کار متناوب (شروع-توقف نوار نقاله)، 1.5 برابر حاشیه ایمنی اضافه کنید.
- ورودی Speed & Reduction Ratio: اکثر سری های R ورودی موتور 4 قطبی (1450-1500 دور در دقیقه) را می پذیرند. نسبت های 3:1 تا 100:1 استاندارد هستند. واحدهای دو مرحله ای تا 25:1، سه مرحله تا 100:1 را پوشش می دهند.
- راrmal Power Rating: در دمای محیط بیش از 40 درجه سانتیگراد، 0.8٪ در هر درجه سانتیگراد بالای 40 درجه سانتیگراد کاهش می یابد. به عنوان مثال، واحدی با توان 5.5 کیلووات در دمای 25 درجه سانتیگراد تنها 4.4 کیلووات در دمای 60 درجه سانتیگراد تولید می کند.
- جهت نصب: پا نصب شده اجازه می دهد تا هر زاویه. نصب فلنج نیاز به افقی یا عمودی دارد (با سازگاری مناسب سطح روغن).
- پیکربندی شفت: شفت خروجی جامد (برای کوپلینگ) در مقابل شفت خروجی توخالی (مستقیماً به شفت ماشین رانده می شود).
یک کارخانه سیمان پس از اندازه گیری مناسب، مصرف انرژی را تا 9.7 درصد کاهش داد کاهنده سرعت سری R در آسانسورهای سطلی واحدهای اصلی به دلیل انتخاب محافظه کارانه 40 درصد بزرگ شدند. استفاده از دادههای تلهمتری گشتاور واقعی امکان کوچکسازی را بدون از دست دادن قابلیت اطمینان فراهم میکند.
برای پشتیبانی مهندسی دقیق تر، با موتور دنده مارپیچ خطی برگه های مشخصات که شامل محدودیت های حرارتی و منحنی های بازده در نسبت می باشد.
6. داده های عملکرد: بهبود کارایی و قابلیت اطمینان
مزایای قابل سنجش تعویض به گیربکس های مارپیچ سری R در چندین بخش صنعتی ثبت شده است. یک مطالعه بین صنعتی که 84 تاسیسات را پوشش میدهد، واحدهای سری R را با فناوری قبلی (درایوهای کرم، خار یا زنجیرهای) مقایسه کرد. یافته های کلیدی عبارتند از:
- افزایش بهره وری انرژی: میانگین کاهش مصرف برق 13.8٪ (محدوده 6-22٪) در طول 6 ماه تولید اندازه گیری شد.
- میانگین زمان بین خرابی ها (MTBF): از 18500 ساعت به 34200 ساعت افزایش یافت - 85٪ بهبود.
- مصرف روان کننده: فواصل تعویض روغن مصنوعی از 4000 ساعت به 12000 ساعت به دلیل دمای کارکرد پایین تر افزایش یافت (ΔT 12-18 درجه سانتیگراد کاهش یافت).
در یک مورد خاص در یک کارخانه مهر زنی خودرو (بدون مرجع نام تجاری)، جایگزینی موتورهای چرخ دنده مارپیچ خطی قدیمی با واحدهای مدرن سری R با نسبت یکسان، زمان خرابی مربوط به گیربکس را از 43 ساعت در سال به تنها 9 ساعت در سال کاهش داد. دوره بازپرداخت تنها بر اساس صرفه جویی در انرژی و تعمیر و نگهداری 11 ماه بود.
علاوه بر این، سطوح ارتعاش اندازهگیریشده در شفت خروجی نسبت به همتایان دندههای خار 52 درصد کاهش یافت و به طور مستقیم طول عمر یاتاقانها و مهر و مومهای پایین دست را بهبود بخشید. کارخانههایی که پایش وضعیت را بر روی کاهندههای سری R اجرا کردند، هیچ خرابی برنامهریزی نشدهای را در طول 24 ماه کار گزارش کردند.
7. تعمیر و نگهداری و عمر سرویس کاهنده سرعت سری R
نگهداری مناسب عمر عملیاتی را افزایش می دهد کاهنده سرعت سری R بیش از 10 سال در چرخه های کاری متوسط. شیوه های کلیدی به دست آمده از سوابق خدمات 500 واحد:
- اولین تعویض روغن: پس از 200 تا 400 ساعت اجرا، سپس هر 5000 ساعت یا سالانه. برای دمای محیط 0 تا 40 درجه سانتیگراد از ISO VG 220 مصنوعی استفاده کنید.
- نظارت بر وضعیت بلبرینگ: دمای محفظه (محدوده نرمال 60-85 درجه سانتیگراد) و سرعت ارتعاش (ISO 10816-3) را اندازه گیری کنید. اگر سرعت از 4.5 میلیمتر بر ثانیه RMS بیشتر شود، هشدار میدهد.
- بازرسی مهر و موم: مهر و موم FKM معمولا 25000 ساعت دوام می آورد. اگر نشتی روغن بیش از 1 قطره در ساعت در شفت ورودی بود، تعویض کنید.
- بازوی گشتاور یا پیچ و مهره پایه: هر 3 ماه یکبار با آچار گشتاور چک کنید. پیچ و مهره های شل باعث ناهماهنگی و سوراخ شدن چرخ دنده می شود.
داده های یک کارخانه فرآوری مواد غذایی با پیروی از این برنامه منجر به تعویض گیربکس صفر در طول 8 سال شد، در حالی که یک خط مجاور با استفاده از تعمیر و نگهداری واکنشی 3 شکست در 4 سال متحمل شد. علاوه بر این، با استفاده از واحد دنده مارپیچ کواکسیال با محفظه تقویت شده، در صورت مجهز بودن به اتصالات روانکاری، امکان روغن کاری مجدد یاتاقان ها بدون جداسازی قطعات را فراهم می کند.
8. سوالات متداول (FAQ)
Q1: تفاوت بین یک موتور گیربکس مارپیچ خطی و یک گیربکس مارپیچ استاندارد چیست؟
یک موتور دنده مارپیچ خطی موتور و گیربکس را در یک آرایش کواکسیال با یک محفظه مشترک ادغام می کند، در حالی که یک گیربکس مارپیچ استاندارد یک واحد جداگانه است که به یک کوپلینگ و آداپتور موتور نیاز دارد. نسخه داخلی باعث صرفه جویی در فضا، کاهش خطاهای تراز، و معمولاً سفتی پیچشی بالاتری را ارائه می دهد.
Q2: آیا می توانم از یک گیربکس مارپیچ نصب شده در فلنج در جهت عمودی استفاده کنم؟
بله، طرح های نصب شده با فلنج برای شفت های خروجی عمودی (موتور بالا یا پایین) مناسب هستند. با این حال، باید موقعیت نصب را در زمان سفارش مشخص کنید زیرا سیستم روغن کاری (سطح روغن و محل تنفس) وابسته به جهت است. برای عملکرد عمودی با موتور در بالا، آب بند مخصوص روغن و مخازن روغن گسترده توصیه می شود.
Q3: چگونه می توانم ضریب سرویس مورد نیاز یک کاهنده سرعت سری R را محاسبه کنم؟
را service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.
Q4: آیا موتورهای دنده مارپیچ سری R برای کاربردهای شستشو مناسب هستند؟
بله، اما به ویژگی های اختیاری نیاز دارید: شفت خروجی فولاد ضد زنگ، رنگ اپوکسی (حداقل ضخامت 120 میکرومتر) و آب بندی IP66/IP67. یک روان کننده درجه غذایی (NSF H1) نیز موجود است. واحدهای استاندارد دارای رتبه IP54 هستند که در برابر شستشو ایمن نیستند.
Q5: چرا گیربکس مارپیچ کواکسیال من بعد از نصب داغ می شود؟
دلایل رایج: پر شدن بیش از حد/کم پر شدن روغن (سطح را پس از 30 دقیقه کارکرد بررسی کنید)، تهویه ناکافی در اطراف محفظه، یا ناهماهنگی که باعث اصطکاک اضافی می شود. از دوربین تصویربرداری حرارتی برای شناسایی نقاط داغ استفاده کنید. اگر دما روی سطح محفظه از 95 درجه سانتیگراد بیشتر شد، بار را کاهش دهید یا ویسکوزیته روغن را بررسی کنید.
Q6: آیا می توانم یک دریافت کنم؟ موتور گیربکس مارپیچی پا با بک استاپ یکپارچه؟
بله، بک استاپ (دستگاه های ضد معکوس) به عنوان گزینه ای برای نوار نقاله ها و بالابرهای شیبدار موجود است. بک استاپ روی شفت پرسرعت نصب می شود تا از چرخش معکوس در هنگام خاموش بودن موتور جلوگیری کند. مطمئن شوید که بک استاپ را از قبل مونتاژ شده در کارخانه سفارش دهید زیرا مقاوم سازی نیاز به جداسازی کامل دارد.
