چرا گیربکس های هیپوید BKM بهتر از درایوهای کرم سنتی عمل می کنند: یک مقایسه فنی

1. مقدمه: تغییر بی صدا در انتقال قدرت با زاویه راست

برای چندین دهه، کاهنده‌های چرخ دنده حلزونی به دلیل ردپای فشرده و نسبت کاهش بالا، انتخاب پیش‌فرض برای انتقال قدرت با زاویه راست بوده‌اند. با این حال، تقاضاهای صنعتی برای بهره وری انرژی، قابلیت اطمینان و هزینه کل مالکیت کمتر، ضعف های اساسی را در فناوری درایو کرم آشکار کرده است. را وارد کنید کاهنده دنده هیپوید BKM - نسل جدیدی از گیربکس های هیپووئیدی که مزایای چرخ دنده های مارپیچ و هیپووئید را با هم ترکیب می کند. سری BKM که با دقت مهندسی شده‌اند، تا 30 درصد راندمان بالاتر، دمای عملیاتی بسیار پایین‌تر و عمر مفید طولانی‌تری را در مقایسه با درایوهای کرم معمولی ارائه می‌دهند. این مقاله یک مقایسه فنی و مبتنی بر داده را ارائه می دهد و دلیل آن را توضیح می دهد موتور دنده هیپووئید BKM راه حل ها به سرعت جایگزین کاهنده های کرم در نوار نقاله ها، جابجایی مواد و اتوماسیون صنعتی می شوند.

2. تفاوت های اساسی: کاهش دهنده دنده Hypoid در مقابل کرم

برای درک شکاف عملکرد، باید هندسه و مکانیک تماس را بررسی کنیم. درایو کرم شامل یک کرم رزوه‌دار است که با چرخ برنزی درگیر می‌شود و در نتیجه اصطکاک لغزشی در سطح تماس بزرگ ایجاد می‌شود. در مقابل، الف گیربکس هیپووئید با راندمان بالا از دندانه های آفست و مارپیچ مانند با حرکت غلتشی و لغزشی که برای کارایی بهینه شده اند استفاده می کند. جدول زیر تمایزات انتقادی را خلاصه می کند.

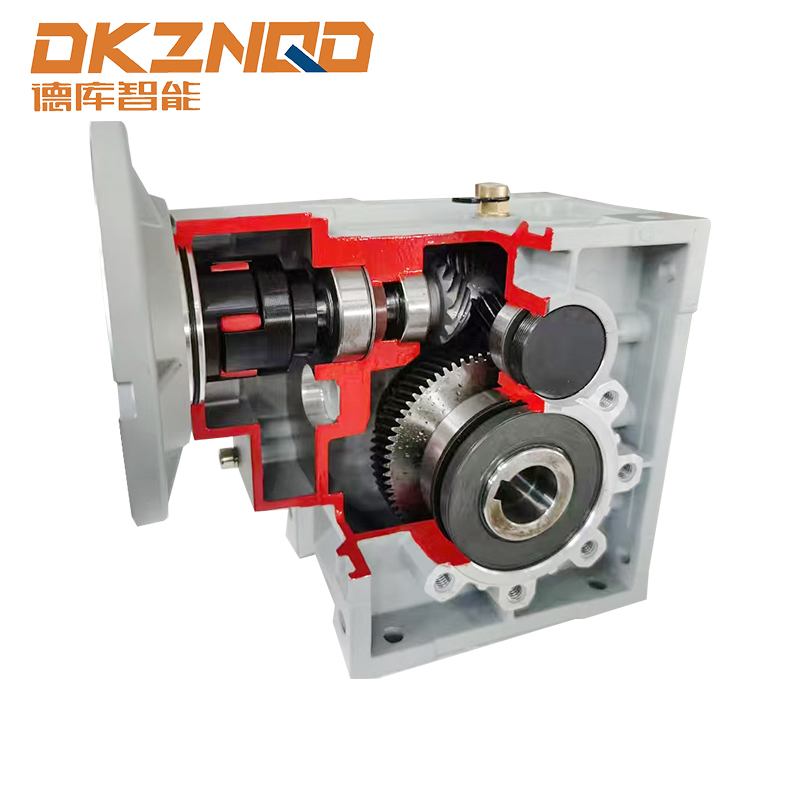

را کاهنده هیپووئید سری BKM از چرخ دنده‌های هیپووئید زمینی با کربن استفاده می‌کند که تماس بهینه دندان را تحت بار حفظ می‌کند. این طراحی اصطکاک لغزشی سنگین را که مجموعه کرم‌ها را آزار می‌دهد از بین می‌برد و مستقیماً به کاهش اتلاف انرژی و استرس حرارتی منجر می‌شود.

3. مزیت بهره وری: پیشرفت در صرفه جویی در انرژی

کارایی قانع کننده ترین دلیل برای انتقال است. داده‌های میدانی از برنامه‌های عملیات مداوم (مانند سیستم‌های نوار نقاله 24 ساعته) نشان می‌دهد که کاهنده‌های چرخ دنده حلزونی معمولاً با راندمان 50 تا 70 درصد در بار اسمی کار می‌کنند و در شرایط شروع-ایست یا بار جزئی کاهش بیشتری پیدا می‌کنند. در مقابل، الف گیربکس هیپووئید زاویه راست مانند سری BKM بازدهی 92 تا 96 درصدی را در محدوده وسیعی از گشتاور به دست می آورد. SVG زیر یک منحنی بازده مقایسه ای را در سه نسبت کاهش (10:1، 20:1، 30:1) نشان می دهد.

یک مثال واقعی: یک مرکز تدارکات که 15 واحد درایو نوار نقاله (هر 2.2 کیلووات) 16 ساعت در روز، 5 روز در هفته کار می کند. جایگزینی درایوهای کرم (بازده متوسط 68٪) با گیربکس های هیپووئید BKM (بازدهی 93 درصد) مصرف انرژی سالانه را از 96500 کیلووات ساعت به 70600 کیلووات ساعت کاهش می دهد که باعث صرفه جویی بیش از 25900 کیلووات ساعت و 2800 دلار در سال در هزینه برق (با 0.11 دلار در کیلووات ساعت) می شود. این افزایش راندمان همچنین باعث کاهش ردپای CO2 تقریباً 11 تن در سال می شود.

4. عملکرد حرارتی و قابلیت اطمینان عملیاتی

گرما دشمن طول عمر گیربکس است. درایوهای کرم انرژی از دست رفته را به گرما تبدیل می‌کنند، که اغلب به دمای سطح 80 تا 95 درجه سانتی‌گراد تحت کار مداوم می‌رسند. این امر اکسیداسیون روغن را تسریع می کند، آب بندی ها را تخریب می کند و عمر چرخ دنده را کاهش می دهد. در مقابل، کاهنده دنده هیپووئید BKM به دلیل راندمان بالاتر و کانال های روانکاری بهینه، خنک کننده 30 تا 40 درجه سانتیگراد کار کنید. تنش حرارتی کمتر منجر به سه مزیت قابل سنجش می شود:

• فواصل طولانی تعویض روغن: درایوهای کرم اغلب نیاز به تعویض روغن هر 2500-4000 ساعت دارند. واحدهای هیپووئید BKM به 8000-10000 ساعت با روان کننده های مصنوعی دست می یابند.
• یکپارچگی مهر و موم: در دمای 60 درجه سانتی‌گراد در مقابل 90 درجه سانتی‌گراد، پیری الاستومر سیل با ضریب 3 کند می‌شود و خطرات نشتی را از بین می‌برد.
• ظرفیت اضافه بار متناوب بالاتر: چرخ دنده های هیپووئید می توانند 150 درصد حداکثر گشتاور را بدون خاموش شدن حرارتی حفظ کنند، در حالی که کرم درایوها خطر خراش دندان را دارند.

در یک مورد ماشین آلات بسته بندی (چرخه کاری: 80٪ بار، محیط 35 درجه سانتیگراد)، گیربکس های کرمی بعد از 11 ماه آلارم دما را ایجاد کردند. BKM گیربکس هیپووئید زاویه راست بیش از 36 ماه بدون هیچ گونه تعمیر و نگهداری مربوط به حرارت کار کرد.

5. طراحی فشرده با زاویه راست با انعطاف پذیری بیشتر

درایوهای کرم سنتی در فشردگی زاویه راست عالی هستند، اما معماری مارپیچ-hypoid BKM مطابقت دارد یا حتی طول محوری را کاهش می‌دهد در حالی که گزینه‌های نصب شفت توخالی یا پا را ارائه می‌دهد. آفست هیپوید به همان نسبت فاصله مرکز کمتری را می دهد و ادغام در قاب های ماشین های محکم را آسان تر می کند. مزایای کلیدی طراحی:

• سری BKM قطر ورودی از 56 تا 112 میلی متر، محدوده گشتاور تا 1500 نیوتن متر و نسبت های 5:1 تا 200:1 (دو مرحله مارپیچ-هیپوید) را ارائه می دهد.
• نصب جهانی: پایه، فلنج یا شفت بدون کاهش عملکرد نصب شده است.
• انتشار نویز کمتر: مش بندی Hypoid ذاتاً بی صداتر از لغزش کرم است - معمولاً 65 dBA در مقابل 78 dBA در 1450 rpm.

را combination of واحد دنده مارپیچ-هیپوید BKM هندسه با دنده‌های زمینی دقیق، چگالی توانی را ارائه می‌کند که 35 درصد از کاهنده‌های کرم پیشی می‌گیرد - گشتاور بیشتر در یک پوشش کوچک‌تر.

6. تجزیه و تحلیل هزینه چرخه عمر (LCA): یک چشم انداز پنج ساله

در حالی که قیمت خرید اولیه یک گیربکس هیپووئید می تواند 15 تا 20 درصد بیشتر از یک درایو کرم معادل باشد، هزینه کل مالکیت (TCO) داستان متفاوتی را بیان می کند. جدول زیر یک کاربرد معمولی 2.2 کیلووات با نسبت 15:1 را طی پنج سال مقایسه می کند (عملکرد مداوم، 8760 ساعت در سال).

این 38٪ TCO پایین تر، ارتقا را توجیه می کند، با بازگشت سرمایه معمولاً در عرض 18 تا 24 ماه. برای ناوگان 20 واحدی، پس انداز سالانه بیش از 10000 دلار است.

7. عملکرد برنامه در دنیای واقعی

دو مورد صنعتی مستند (بدون ارجاع به نام تجاری) این گذار را برجسته می کند:

مورد A – نوار نقاله مونتاژ خودرو

درایوهای کرم اصلی (30 واحد) به دلیل انبساط حرارتی از گیرکردن مکرر رنج می بردند و نیاز به شارژ ماهیانه روغن داشتند. پس از بهسازی با موتورهای هیپووئید BKM، زمان کار تا 11 درصد افزایش یافت و سفارشات تعمیر و نگهداری طی دو سال 78 درصد کاهش یافت. کارخانه میانگین صرفه جویی انرژی 28 درصدی را در ورودی موتور گزارش کرد.

مورد B - خط پر کردن بطری مواد غذایی و نوشیدنی

محیط رطوبت بالا باعث خوردگی کرم محرک و امولسیون روان کننده می شود. نسخه فلنج خروجی فولاد ضد زنگ BKM گیربکس هیپووئید با راندمان بالا حفاظت IP65 را ارائه کرد، زمان خرابی تمیز کردن را تا 60٪ کاهش داد و جایگزینی های برنامه ریزی نشده را برای سه سال متوالی حذف کرد.

راse examples confirm that the کاهنده هیپووئید سری BKM نقاط درد عملیاتی واقعی را فراتر از اعداد ساده کارایی حل می کند.

8. مشخصات فنی و معیارهای انتخاب

هنگام ارزیابی الف گیربکس هیپووئید زاویه راست برای ارتقاء، پارامترهای زیر را که معمولاً در خط تولید BKM موجود است در نظر بگیرید:

• گشتاور اسمی: 50-1500 نیوتن متر (بسته به اندازه فریم)
• نسبت های کاهش (هیپووئید تک مرحله ای): 5:1، 8:1، 10:1، 15:1، 20:1، 30:1، 40:1، 50:1
• ترکیبات دو مرحله ای (هیپووئید حلزونی): تا 200:1
• بار شعاعی مجاز روی شفت خروجی: تا 8000 نیوتن
• راندمان در بار کامل: 90-96٪ (در نسبت های بالاتر کمی کاهش می یابد)
• محدوده دمای عملکرد: -25 درجه سانتیگراد تا 50 درجه سانتیگراد بدون خنک کننده کمکی

انتخاب اندازه صحیح شامل تطبیق ضریب سرویس (معمولاً 1.2-1.5 برای وظیفه نوار نقاله) و تأیید درجه حرارتی است. از آنجایی که واحدهای هیپووئید BKM گرمای کمتری تولید می‌کنند، اغلب اجازه می‌دهند یک سایز فریم کوچک‌تر در مقایسه با درایوهای کرم برای همان کاربرد، اینرسی و هزینه را کاهش دهند.

9. سوالات متداول

Q1: آیا یک گیربکس هیپووئید BKM می تواند مستقیماً یک درایو کرم موجود را بدون تغییرات مکانیکی جایگزین کند؟

در بیشتر موارد، بله. واحدهای BKM با ورودی های فلنج استاندارد IEC و ابعاد شافت خروجی قابل تعویض (جامد یا توخالی) طراحی شده اند. با این حال، الگوی سوراخ نصب و ارتفاع شفت را بررسی کنید. صفحات آداپتور ممکن است برای برخی از قاب های قدیمی مورد نیاز باشد. طول کلی اغلب مشابه یا کوتاهتر است.

Q2: آیا مزیت کارایی در سرعت های کم یا بارهای جزئی حفظ می شود؟

بله. درایوهای کرم در سرعت های پایین (در ورودی زیر 300 دور در دقیقه) به دلیل شرایط روغن کاری مرزی، افت بازدهی شدیدی را تجربه می کنند. چرخ دنده های هیپووئید BKM حتی در دور خروجی 50 دور در دقیقه راندمان بیش از 85 درصد را حفظ می کنند و برای کاربردهای درایو فرکانس متغیر (VFD) برتر هستند.

Q3: آیا کاهنده های هیپووئید BKM مانند درایوهای کرم خود قفل می شوند؟

خیر، دنده های هیپووئید ذاتا خود قفل نیستند. برای کاربردهایی که نیاز به عملکرد بک استاپ دارند، باید یک ترمز خارجی یا دستگاه بک استاپ اضافه شود. با این حال، اصطکاک کم امکان رانندگی در عقب را فراهم می کند، که برای تنظیمات دستی یا عدم درگیری ایمنی مفید است.

Q4: چه روان کننده ای برای واحدهای دنده هیپووئید BKM توصیه می شود؟

روغن های مصنوعی PAO یا پلی گلیکول مبتنی بر ISO VG 150-220 استاندارد هستند که فواصل تخلیه طولانی و ویسکوزیته پایدار در دما را ارائه می دهند. بر خلاف درایوهای کرم، افزودنی های مولیبدن مورد نیاز نیست، که تخریب طولانی مدت شیمیایی را کاهش می دهد.

Q5: چه دوره بازپرداخت معمولی را می توان در هنگام ارتقاء از کرم به هیپوید انتظار داشت؟

تنها بر اساس صرفه جویی در انرژی (با فرض 3000 ساعت کار در سال، 0.12 دلار در کیلووات ساعت)، بازپرداخت از 12 تا 30 ماه متغیر است. با کاهش تعمیر و نگهداری، بازپرداخت اغلب کمتر از 18 ماه است. بسیاری از کاربران صنعتی ROI کامل را در دو سال اول مشاهده می کنند.

10. نتیجه گیری: حکم هیپوئید در مقابل کرم

را engineering advantages of the کاهنده دنده هیپوید BKM دیگر جایگاه خاصی ندارند - آنها در حال تغییر مشخصات درایوهای زاویه راست در سراسر صنایع هستند. با راندمان برتر (92-96٪ در مقابل 55-75٪)، دمای عملیاتی به طور چشمگیری پایین تر، طول عمر بیشتر، و هزینه کل مالکیت 30-40٪ کمتر در طول پنج سال، تصمیم روشن است. در حالی که درایوهای کرم برای نگهداری بار استاتیک یا کاربردهای با سرعت بسیار پایین (زیر 10 دور در دقیقه) مرتبط هستند، هر سیستم دینامیکی، پیوسته یا حساس به انرژی از موتور گیربکس هیپووئید BKM بهره خواهد برد. از آنجایی که مدیران کارخانه برای دستیابی به اهداف کاهش کربن و کاهش هزینه های عملیاتی تلاش می کنند، تغییر از کرم به گیربکس هیپووئید با راندمان بالا فناوری فقط یک ارتقا نیست - یک ضرورت استراتژیک است.

برای اندازه دقیق و پشتیبانی برنامه، به اسناد فنی مربوطه مراجعه کنید کاهنده هیپووئید سری BKM یا با یک متخصص کنترل حرکت تماس بگیرید. آینده انتقال نیرو با زاویه قائم ضعیف است و خانواده BKM پیشتاز است.
