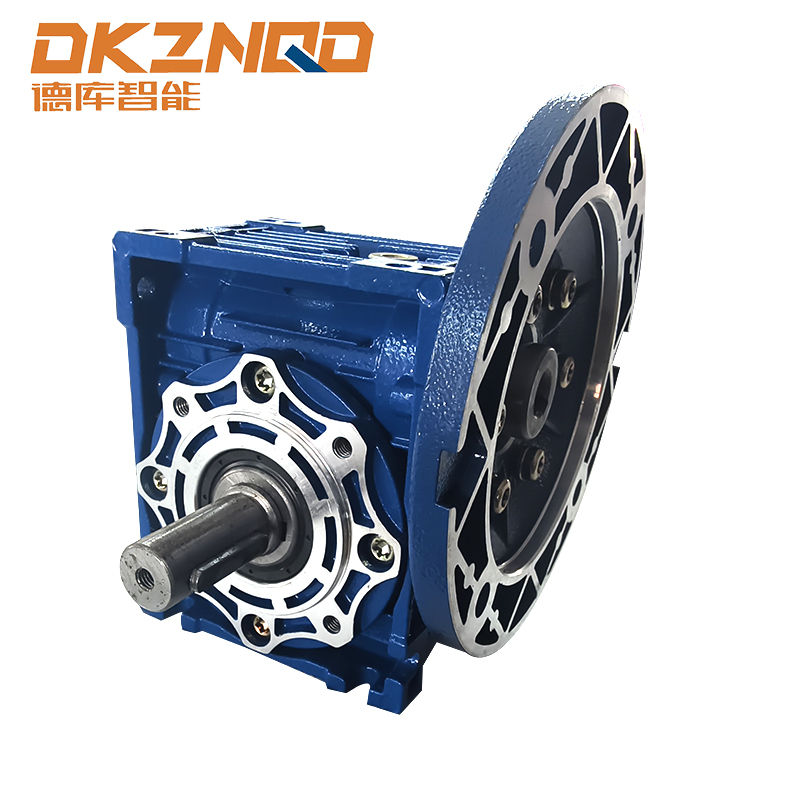

کاهنده دنده کرم RV چیست و چگونه کار می کند؟

در حوزه ماشین آلات صنعتی و اتوماسیون، انتقال کارآمد نیرو و حرکت از اهمیت بالایی برخوردار است. در میان اجزای مختلف طراحی شده برای این منظور، کاهنده های سرعت نقش مهمی در تنظیم سرعت خروجی و گشتاور از یک موتور تا سطوح مورد نیاز برای یک کاربرد دارند. یکی از انواع قابل توجه در این دسته، کاهنده چرخ دنده کرم rv است. این دستگاه به دلیل ترکیب منحصر به فرد خود از یک درایو سیکلوئیدی و یک درایو چرخ دنده حلزونی مشهور است که در نتیجه مکانیزمی را ارائه می دهد که گشتاور خروجی بالا، ظرفیت بار ضربه استثنایی و ابعاد فشرده را ارائه می دهد. درک اصول طراحی، مکانیک عملیاتی و کاربردهای مناسب یک کاهنده دنده کرم rv برای مهندسان و طراحانی که به دنبال عملکرد بهینه و قابلیت اطمینان در محیط های پر تقاضا هستند ضروری است.

اصطلاح "RV" اغلب مخفف "بردار چرخش" است که به توانایی کاهنده در مدیریت موثر نیروهای دورانی اشاره دارد. این طراحی به طرز مبتکرانه ای دو مرحله متمایز کاهش سرعت را ادغام می کند. مرحله اولیه معمولاً شامل یک مجموعه چرخ دنده کرمی است، در حالی که مرحله ثانویه از یک مکانیسم چرخشی چرخدار استفاده می کند. این رویکرد ترکیبی به کاهنده چرخ دنده حلزونی rv اجازه می‌دهد تا بر برخی از محدودیت‌های ذاتی گیربکس‌های حلزونی استاندارد، مانند راندمان پایین‌تر و مقاومت در برابر ضربه محدود، غلبه کند، در حالی که مزایای آنها مانند نسبت کاهش بالا و فشردگی را حفظ می‌کند. نتیجه یک جزء قوی و بسیار توانمند است که به عنوان سنگ بنای بسیاری از سیستم های کنترل حرکت دقیق عمل می کند.

طراحی اساسی و اجزای سازنده

معماری یک کاهنده چرخ دنده کرمی rv پیچیده و در عین حال ظریف است و برای دوام و عملکرد مهندسی شده است. ساخت آن را می توان به چندین جزء کلیدی تقسیم کرد که برای دستیابی به عملکرد آن هماهنگ عمل می کنند. اولین عنصر اصلی مرحله ورودی چرخ دنده حلزونی است. این شامل یک پیچ حلزونی است که جزء محرکه متصل به شفت ورودی و موتور و یک چرخ حلزونی است. با چرخش پیچ پیچ، رزوه های آن با دندانه های روی چرخ کرم درگیر می شود و باعث چرخش چرخ می شود. این مرحله کاهش اولیه و قابل توجه سرعت و افزایش گشتاور را فراهم می کند.

مرحله دوم و تعیین کننده مکانیسم کاهش سیکلوئیدی است. این بخش شامل مجموعه ای از اجزاء شامل یک بادامک غیرعادی، دیسک های سیکلوئیدی، پین های حلقه و مکانیزم خروجی است. حرکت از چرخ کرم به یک بادامک غیرعادی منتقل می شود. سپس این بادامک دو دیسک سیکلوئیدی را به حرکت در می‌آورد که دارای شکل لوبی مانند لوبیا با سوراخ‌هایی در اطراف محیط خود هستند. این دیسک‌ها با حلقه‌ای از پین‌های ثابت که در محفظه کاهنده قرار دارند، مشبک می‌شوند. حرکت بادامک خارج از مرکز باعث می شود که دیسک های سیکلوئیدی تحت یک چرخش نوسانی پیچیده قرار گیرند. با این حال، از آنجایی که دیسک ها توسط پین های ثابت محدود می شوند، حرکت آنها به چرخش آهسته و کنترل شده شفت خروجی تبدیل می شود. این فرآیند دو مرحله ای همان چیزی است که به کاهنده چرخ دنده کرمی rv ویژگی های قابل توجه آن را می دهد.

یک ویژگی حیاتی طراحی این است ادغام یک غلتک مخروطی از پیش بارگذاری شده ترتیب. این سیستم باربری وظیفه تحمل بارها و ممان های بالایی را که کاهنده در حین کار در معرض آن قرار می گیرد را بر عهده دارد. این سفتی سازه را تضمین می کند، انحراف تحت بار را به حداقل می رساند و به دقت موقعیت استثنایی و طول عمر دستگاه کمک می کند. علاوه بر این، کل مجموعه در یک محفظه سفت و سخت، با استحکام بالا، اغلب از آهن یا آلومینیوم ساخته شده است، که محافظت در برابر آلاینده ها را فراهم می کند و تراز دقیق تمام اجزای داخلی را حفظ می کند. ساختار مستحکم دلیل اصلی استفاده گسترده از آن در کاربردهای سنگین است.

اصول عملیاتی و ویژگی های کلیدی

عملکرد یک کاهنده چرخ دنده کرمی rv سمفونی از دقت مکانیکی است. قدرت به شفت ورودی اعمال می شود و پیچ کرم را می چرخاند. درگیری بین پیچ کرم و چرخ کرم اولین کاهش را به دست می آورد. چرخ کرمی که اکنون کندتر می چرخد، بادامک غیرعادی مرحله سیکلوئیدی را به حرکت در می آورد. چرخش این بادامک حرکتی غیرعادی به دیسک‌های سیکلوئیدی می‌دهد. با حرکت این دیسک‌ها، لوب‌های آن‌ها به دور داخل پین‌های حلقه ثابت می‌چرخد. برای هر چرخش کامل بادامک خارج از مرکز، دیسک‌های سیکلوئیدی با تعدادی لوب برابر با اختلاف بین تعداد لوب‌های روی دیسک و تعداد پین‌های ثابت پیش می‌روند. این عمل منجر به نسبت کاهش بسیار بالایی در مرحله دوم می شود.

ترکیب این دو مرحله به کاهنده چرخ دنده کرمی rv اجازه می دهد تا به نسبت های کاهش تک مرحله ای بسیار بالایی دست یابد که اغلب از 30:1 تا بیش از 100:1 متغیر است. خروجی نهایی چرخش صاف و پیوسته شفت خروجی با سرعت بسیار کاهش یافته و گشتاور به میزان قابل توجهی تقویت شده است. یکی از مهمترین مزیت های این طراحی آن است مقاومت در برابر ضربه استثنایی . سطح تماس بزرگ بین لوب‌های دیسک سیکلوئیدی و پین‌های حلقه، همراه با استحکام قطعات، به کاهنده اجازه می‌دهد تا بارهای ضربه‌ای ناگهانی و شدید را که به انواع دیگر گیربکس‌ها آسیب می‌زند یا از بین می‌برد، جذب کرده و تحمل کند.

یکی دیگر از ویژگی های تعیین کننده آن است سفتی پیچشی بالا و حداقل عکس العمل . سفتی پیچشی به مقاومت کاهنده در برابر چرخش تحت بار اشاره دارد که برای حفظ دقت در سیستم های موقعیت یابی بسیار مهم است. طراحی ذاتی مکانیزم سیکلوئیدی، با نقاط تماس متعدد، تضمین می کند که حرکت آزاد یا بازی بسیار کمی بین شفت های ورودی و خروجی وجود دارد. این واکنش کم برای کاربردهایی که نیاز به حرکت قابل تکرار و دقیق دارند، مانند بازوهای روباتیک یا ماشین‌های CNC، حیاتی است. علاوه بر این، در حالی که یک کاهنده چرخ دنده حلزونی استاندارد به دلیل راندمان پایین‌تر خود شناخته می‌شود، ادغام عمل غلتشی در مرحله سیکلوئیدی، کارایی کلی کاهنده چرخ دنده حلزونی rv را بهبود می‌بخشد و آن را به انتخابی آگاه‌تر از انرژی برای عملکرد مداوم تبدیل می‌کند.

مزایا و محدودیت ها در کاربرد

طراحی منحصربه‌فرد کاهنده چرخ دنده کرمی rv مجموعه‌ای از مزیت‌ها را به همراه دارد که آن را برای طیف گسترده‌ای از وظایف صنعتی مناسب می‌سازد. برجسته ترین مزیت آن توانایی بی نظیر آن در تحمل بارهای شوک بالا است. این باعث می شود که آن را برای کاربردهایی مانند تجهیزات جابجایی مواد، سنگ شکن ها یا ماشین آلات ساختمانی، که در آن تغییرات ناگهانی و شدید بار رایج هستند، انتخاب ایده آلی کند. استحکام اجزای داخلی آن عملکرد قابل اعتماد و عمر طولانی را حتی در این شرایط سخت تضمین می کند.

علاوه بر این، آن است طراحی جمع و جور و صرفه جویی در فضا یک مزیت عمده است با وجود چگالی توان و گشتاور خروجی بالا، کاهنده چرخ دنده کرمی rv اغلب در مقایسه با سایر انواع کاهنده که عملکرد مشابهی ارائه می دهند، ردپای کوچکتری دارد. این فشردگی در طراحی ماشین آلات مدرن بسیار ارزشمند است، جایی که فضا اغلب در اولویت قرار دارد. سفتی پیچشی بالا و واکنش کم آن، همانطور که قبلاً ذکر شد، آن را به یک انتخاب برتر برای کاربردهای دقیق تبدیل می کند. این شامل استفاده گسترده از آن در ربات‌های صنعتی می‌شود، جایی که معمولاً در مفاصل پایه، بازو و شانه یافت می‌شود و قدرت حمل محموله‌های سنگین و دقت در قرارگیری صحیح آنها را فراهم می‌کند.

با این حال، مانند هر جزء مهندسی، بدون محدودیت نیست. ملاحظات اولیه هزینه است. فرآیند تولید یک کاهنده چرخ دنده کرمی rv پیچیده است و به ماشینکاری و مونتاژ با دقت بالا نیاز دارد. در نتیجه، این واحدها به طور کلی گرانتر از گیربکس های حلزونی استاندارد یا کاهنده های چرخ دنده مارپیچی هستند. این سرمایه گذاری اولیه بالاتر باید با الزامات برنامه برای عملکرد، دوام و دقت توجیه شود. ملاحظات دیگر این است که، علیرغم بهبود راندمان نسبت به درایوهای کرم خالص، راندمان آن همچنان ممکن است کمتر از یک کاهنده دنده سیاره ای در برخی محدوده های عملیاتی باشد. بنابراین، برای برنامه‌هایی که به‌طور پیوسته اجرا می‌شوند، جایی که مصرف انرژی یک نگرانی اصلی است، این عامل باید با مزایای دیگر آن سنجیده شود.

جدول زیر مزایا و ملاحظات کلیدی را خلاصه می کند:

کاربردها و کاربردهای صنعتی رایج

ماهیت قوی و دقیق کاهنده چرخ دنده کرمی rv حضور آن را در طیف متنوعی از صنایع تضمین می کند. کاربرد آن به دلیل نیاز به انتقال توان قابل اعتماد در شرایط چالش برانگیز است. در زمینه رباتیک، عملاً ضروری است. مفاصل ربات مفصلی به شدت به این کاهنده ها تکیه کنید تا گشتاور لازم برای حرکت را فراهم کنند و در عین حال از دقت و سفتی مورد نیاز برای قرارگیری دقیق ابزارها و قطعات کار اطمینان حاصل کنید. از خطوط مونتاژ خودرو گرفته تا قرار دادن قطعات الکترونیکی، کاهنده چرخ دنده کرم rv حرکت صاف و قدرتمندی را که اتوماسیون مدرن را تعریف می کند، امکان پذیر می کند.

یکی دیگر از زمینه های مهم استفاده در تجهیزات جابجایی مواد است. سیستم های نوار نقاله، چه در حمل و نقل چمدان فرودگاه، مراکز توزیع انبار، یا عملیات معدن، اغلب از این کاهنده ها برای به حرکت درآوردن غلتک ها یا تسمه ها استفاده می کنند. ظرفیت بار ضربه ای آنها برای کنترل شروع، توقف ناگهانی و ضربه کالاهای سنگین بسیار مهم است. به طور مشابه، آنها در یافت می شوند ماشین آلات بالابر و بالابر مانند جرثقیل‌ها و وینچ‌ها، که در آن گشتاور بالا و ایمنی ذاتی آن‌ها - یک محرک کرم معمولاً قفل می‌شود و از عقب راندن جلوگیری می‌کند - هم قدرت و هم امنیت را هنگام جابجایی بارهای معلق فراهم می‌کند.

صنایع غذایی و آشامیدنی، داروسازی و بسته بندی نیز از این کاهنده ها در ماشین آلات مانند ماشین های پرکن، پالت سازها و سیستم های برچسب زنی استفاده می کنند. در این تنظیمات، علاوه بر عملکرد، قابلیت اطمینان و بهداشت بسیار مهم است. بسیاری از کاهنده‌های چرخ دنده کرمی rv با محفظه‌ها و پوشش‌های مهر و موم شده در دسترس هستند که در برابر خوردگی مقاومت می‌کنند و می‌توانند در برابر فرآیندهای شستشو مقاومت کنند و برای محیط‌های تمیز و استریل مناسب هستند. سایر کاربردهای متداول عبارتند از تجهیزات ساختمانی (مانند میکسرهای بتن، حلقه های چرخان بیل مکانیکی)، ماشین آلات برای جداول نمایه سازی، و هر موقعیتی که در آن گشتاور بالا و خروجی با سرعت کم از یک منبع فشرده و قوی مورد نیاز است.

معیارهای انتخاب و دستورالعمل های نگهداری

انتخاب کاهنده چرخ دنده کرم rv مناسب برای یک کاربرد خاص نیاز به تجزیه و تحلیل دقیق چندین پارامتر عملیاتی دارد. عامل اولیه مورد نیاز است گشتاور خروجی و سرعت عملیاتی . اندازه کاهنده باید به گونه ای باشد که حداکثر گشتاور برنامه، از جمله بارهای شوک مورد انتظار را بدون تجاوز از ظرفیت نامی آن تحمل کند. علاوه بر این، نسبت کاهش باید برای دستیابی به سرعت خروجی مطلوب از سرعت موتور ورودی موجود انتخاب شود. عوامل حیاتی دیگر عبارتند از نوع و مقدار بارهای خارجی مانند بار شعاعی، بار محوری و بار لحظه ای که بر روی شفت خروجی اثر می کنند. این نیروها توسط بلبرینگ های خروجی پشتیبانی می شوند و تجاوز از امتیاز آنها می تواند منجر به خرابی زودرس شود.

محیط عملیاتی یکی دیگر از معیارهای مهم انتخاب است. عواملی مانند دمای محیط، وجود گرد و غبار، رطوبت، یا مواد شیمیایی خورنده نیاز به مهر و موم خاص، عملیات سطحی یا روان کننده های خاص را تعیین می کند. به عنوان مثال، کاربردها در دماهای شدید به روان کننده هایی با ویسکوزیته مناسب و پایداری حرارتی نیاز دارند. طول عمر مطلوب و چرخه کار (عملیات مداوم در مقابل متناوب) نیز بر فرآیند انتخاب تأثیر می گذارد و اطمینان حاصل می کند که کاهنده انتظارات قابلیت اطمینان را برآورده می کند.

پس از نصب، تعمیر و نگهداری مناسب برای به حداکثر رساندن عمر مفید و عملکرد یک کاهنده چرخ دنده کرم rv کلیدی است. حیاتی ترین وظیفه نگهداری است مدیریت روانکاری منظم . نوع و مقدار صحیح روان کننده باید استفاده شود و باید در فواصل زمانی توصیه شده توسط سازنده بر اساس شرایط کار تعویض شود. بررسی های دوره ای برای نشت روغن و آلودگی نیز ضروری است. علاوه بر این، مهم است که مرتباً از نظر سر و صدا یا لرزش غیرعادی بررسی شود، که می‌تواند نشانه‌های اولیه ناهماهنگی، سایش یاتاقان یا سایر مشکلات داخلی باشد. اطمینان از ایمن بودن همه پیچ‌های نصب و اینکه دستگاه تحت بارهای فراتر از مشخصات آن قرار نمی‌گیرد، به عملکرد طولانی‌مدت و بدون مشکل کمک می‌کند. در حالی که این کاهنده ها برای دوام طراحی شده اند، بی توجهی به نگهداری اولیه می تواند منجر به خرابی قابل اجتناب و تعمیرات پرهزینه شود.

در نتیجه، کاهنده چرخ دنده کرمی rv به عنوان اوج طراحی انتقال نیرو می ایستد و به طرز ماهرانه ای مزایای چرخ دنده حلزونی و چرخ دنده را با هم ترکیب می کند. ویژگی های برجسته آن - ظرفیت گشتاور بالا، انعطاف پذیری استثنایی در برابر بارهای ضربه ای، اندازه جمع و جور و حداقل عکس العمل - آن را به یک راه حل مهندسی شده برای چالش برانگیزترین کاربردهای صنعتی تبدیل می کند. از اتصالات دقیق یک ربات جوشکاری گرفته تا محرک قدرتمند تسمه نقاله که چندین تن مواد را جابجا می کند، نقش آن بسیار مهم است. اگرچه هزینه اولیه و ویژگی‌های کارایی خاص آن ممکن است آن را به انتخابی جهانی برای هر سناریو تبدیل نکند، مزایای عملکرد آن در کاربرد مناسب غیرقابل انکار است. درک اصول و کاربرد صحیح آن برای مهندسانی که قصد دارند ماشین آلاتی بسازند که نه تنها قدرتمند و کارآمد باشد، بلکه قوی و قابل اعتماد نیز باشد، اساسی است.
