مزایای گیربکس هلیکال چیست؟

چرا گیربکس های حلزونی انتخاب ارجح هستند؟

گیربکس های حلزونی ارائه می کنند راندمان برتر، عملکرد بی صداتر و ظرفیت بار بالاتر در مقایسه با چرخ دنده های حلزونی یا حلزونی. طراحی دندانه‌ای زاویه‌دار آن‌ها مش‌بندی تدریجی را امکان‌پذیر می‌کند، که نیرو را به طور یکنواخت‌تر توزیع می‌کند و استرس مکانیکی را کاهش می‌دهد. برای صنایعی که به انتقال توان قابل اعتماد و پیوسته نیاز دارند - از سیستم های نوار نقاله گرفته تا تجهیزات اختلاط - گیربکس های مارپیچ به طور مداوم هم از نظر دوام و هم از نظر کارایی انرژی بهتر عمل می کنند.

از نظر عملی، یک گیربکس مارپیچ می تواند دست یابد راندمان انتقال تا 98٪ در هر مرحله دنده ، آن را به یکی از کم مصرف ترین گزینه های موجود در فناوری درایو صنعتی تبدیل می کند.

مزایای کلیدی گیربکس های حلزونی

1. راندمان انتقال بالا

هندسه مارپیچ دندان به چندین دندان اجازه می دهد تا به طور همزمان درگیر شوند و بار را در سطح تماس بزرگ تری توزیع کنند. این منجر به رتبه بندی کارایی معمولاً بین 95٪ تا 98٪ در هر مرحله، کاهش اتلاف انرژی و کاهش هزینه های عملیاتی در دراز مدت. برای تأسیساتی که گیربکس‌ها را به صورت 24 ساعته کار می‌کنند، این افزایش راندمان مستقیماً به صرفه‌جویی قابل اندازه‌گیری در قبوض برق تبدیل می‌شود.

2. عملیات صاف و بی صدا

بر خلاف چرخ دنده های خار که به طور ناگهانی با دندان ها درگیر می شوند، چرخ دنده های مارپیچی به تدریج در امتداد سطح دندان مشبک می شوند. این درگیری تدریجی بار ضربه ای را از بین می برد و لرزش و نویز را به میزان قابل توجهی کاهش می دهد. سطح نویز معمولاً 10 تا 15 دسی بل کمتر است نسبت به ترتیبات چرخ دنده خار قابل مقایسه، که در فرآوری مواد غذایی، تولید دارو و سایر محیط های حساس به سر و صدا و ارتعاش حیاتی است.

3. ظرفیت حمل بار بالا

تماس دندانی روی هم که ذاتی چرخ دنده های مارپیچ است به این معنی است که بار در همه زمان ها بین چندین دندان تقسیم می شود. این به گیربکس های مارپیچ اجازه می دهد تا کار کنند گشتاور خروجی از چند نیوتن متر تا ده ها هزار نیوتن متر ، آنها را برای کاربردهای سنگین مانند جابجایی مواد، اکسترودرها و میکسرهای صنعتی مناسب می کند.

4. طراحی فشرده و مدولار

گیربکس های مارپیچ مدرن برای ردپای فشرده طراحی شده اند. ساختار مدولار آنها به مهندسان اجازه می دهد تا رتبه بندی های مختلف موتور و نسبت دنده را برای برآوردن نیازهای کاربردی خاص بدون طراحی یک پیشرانه سفارشی ترکیب کنند. این تطبیق پذیری زمان نصب را کاهش می دهد و برنامه ریزی تعمیر و نگهداری را ساده می کند .

5. عمر طولانی و نگهداری کم

کاهش بار شوک و توزیع یکنواخت نیرو در چرخ دنده های مارپیچی باعث سایش کمتر دندانه ها و یاتاقان های چرخ دنده می شود. با روانکاری مناسب، موتورهای چرخ دنده مارپیچ معمولاً به دست می آورند عمر سرویس بیش از 20000 ساعت کارکرد تحت شرایط رتبه بندی شده، به حداقل رساندن زمان توقف برنامه ریزی نشده و هزینه های نگهداری.

مارپیچ در مقابل سایر انواع گیربکس: مقایسه مستقیم

درک نحوه مقایسه گیربکس‌های مارپیچ با سایر انواع رایج، به روشن شدن دلیل استفاده گسترده آنها در کاربردهای صنعتی کمک می‌کند.

داده ها به وضوح نشان می دهد که گیربکس های حلزونی بهترین تعادل را بین کارایی، کنترل نویز و ظرفیت بار برای اکثر موارد استفاده صنعتی برقرار می کنند.

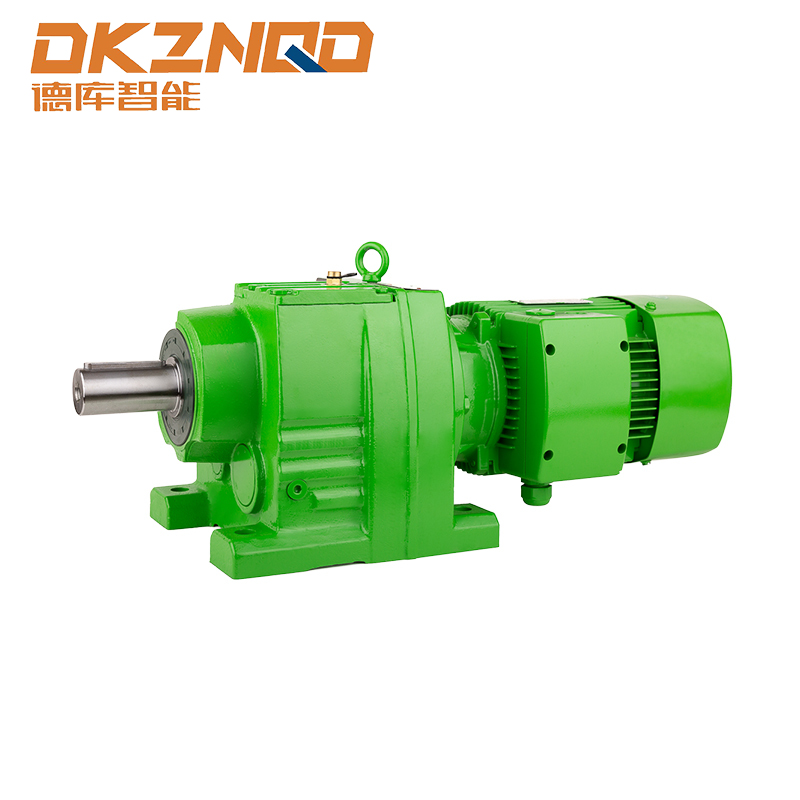

موتور چرخ دنده مارپیچی سری R: یک نمونه نماینده

این موتور گیربکس حلزونی سری R یک پیکربندی گیربکس مارپیچ خطی به طور گسترده پذیرفته شده است که مزایایی را که در بالا توضیح داده شد را نشان می دهد. آرایش شفت کواکسیال آن، ادغام آن را در طرح‌بندی ماشین‌آلات موجود بدون نیاز به آداپتورهای کوپلینگ پیچیده آسان می‌کند.

ویژگی های کلیدی طراحی سری R عبارتند از:

• نسبت دنده معمولاً از 1.3:1 تا بیش از 289:1 است ، انعطاف پذیری کاهش سرعت گسترده را ارائه می دهد
• سنگ زنی دنده با دقت بالا برای کاهش صدا و افزایش عمر دنده
• گزینه های نصب مدولار از جمله پایه پایه، پایه فلنج و انواع پایه شفت
• سازگار با قاب های موتور استاندارد IEC و NEMA برای جفت شدن یا تعویض آسان موتور
• محفظه آب بندی شده مناسب برای محیط های گرد و غبار یا شستشو

این ترکیب انعطاف‌پذیری و عملکرد قوی، سری R را به یک راه‌حل مناسب در صنایعی مانند لجستیک، غذا و نوشیدنی، بسته‌بندی و جابجایی مواد تبدیل می‌کند.

سناریوهای کاربردی معمولی

گیربکس های حلزونی به دلیل سازگاری و سازگاری عملکرد در طیف گسترده ای از کاربردهای صنعتی یافت می شوند:

• نوار نقاله و زنجیر - انتقال صاف گشتاور از لغزش تسمه جلوگیری می کند و سایش اجزای نوار نقاله را کاهش می دهد
• همزن و همزن - گشتاور بالا در سرعت پایین مواد چسبناک را بدون گرم شدن بیش از حد کنترل می کند
• کمپرسورها و فن ها - راندمان بالا باعث کاهش مصرف انرژی در چرخه های کار مداوم می شود
• ماشین آلات بسته بندی - عملکرد بی صدا و کنترل دقیق سرعت الزامات بهداشت و دقت را برآورده می کند
• درایوهای پمپ - خروجی شفت قابل اعتماد نیازهای جریان متغیر را برآورده می کند
• جرثقیل و سیستم های بالابر - ظرفیت بار بالا با شتاب و کاهش سرعت نرم

فاکتورهایی که باید در انتخاب یک موتور گیربکس حلزونی در نظر گرفت

انتخاب گیربکس مارپیچ مناسب نیازمند ارزیابی چندین پارامتر کلیدی برای اطمینان از عملکرد قابل اعتماد و طولانی مدت است:

1. گشتاور خروجی و سرعت مورد نیاز - نسبت دنده و قدرت موتور مورد نیاز را تعریف کنید
2. چرخه وظیفه - کار مداوم نیاز به درجه حرارتی متفاوتی نسبت به عملکرد متناوب دارد
3. فاکتور خدمات - برنامه های دارای بارهای شوک یا شروع مکرر به رتبه بندی ضریب سرویس بالاتری نیاز دارند
4. پیکربندی نصب - جهت محور، نصب پا یا فلنج و فضای نصب موجود
5. شرایط محیطی - رتبه IP برای محافظت در برابر گرد و غبار و رطوبت، محدوده دما و قرار گرفتن در معرض مواد شیمیایی
6. نوع روغن کاری - روان کننده های مصنوعی فواصل تغییر را افزایش می دهند و محدوده دمایی وسیع تری را پشتیبانی می کنند

دریافت درست این پارامترها در مرحله مشخصات از خرابی های زودرس جلوگیری می کند و از تعمیرات پرهزینه بعدی جلوگیری می کند.

سوالات متداول

Q1: مزیت اصلی چرخ دنده های مارپیچ نسبت به چرخ دنده های خار چیست؟

چرخ دنده های مارپیچی به تدریج و نه یکباره مشبک می شوند که باعث کاهش نویز، لرزش و بارگذاری ضربه می شود. این باعث عملکرد نرم تر و ظرفیت بار بالاتر برای همان اندازه گیربکس می شود.

Q2: یک گیربکس مارپیچ چقدر کارآمد است؟

یک گیربکس مارپیچ تک مرحله ای معمولاً این کار را انجام می دهد راندمان انتقال 95 تا 98 درصد . واحدهای چند مرحله ای کمی پایین تر هستند، اما هنوز به طور قابل توجهی کارآمدتر از جایگزین های چرخ دنده حلزونی هستند.

Q3: نام "سری R" به چه معناست؟

این R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

Q4: آیا می توان از گیربکس های حلزونی در محیط های پردازش مواد غذایی استفاده کرد؟

بله. مدل‌هایی با رتبه‌بندی IP مناسب و روان‌کننده‌های درجه مواد غذایی به‌طور خاص برای محیط‌های فرآوری مواد غذایی، نوشیدنی‌ها و دارویی طراحی شده‌اند که در آن رعایت بهداشت و مقاومت در برابر شستشو ضروری است.

Q5: یک گیربکس مارپیچ هر چند وقت یک بار نیاز به تعمیر و نگهداری دارد؟

در شرایط عادی، وظیفه اصلی تعمیر و نگهداری، بازرسی و تعویض روانکار است – معمولاً هر کدام 10000-20000 ساعت کار بسته به نوع روانکار و دمای کارکرد. روان کننده های مصنوعی فواصل طولانی تری را می دهند.

Q6: چه نسبت های دنده ای برای موتورهای چرخ دنده مارپیچ سری R موجود است؟

واحدهای سری R معمولاً نسبت دنده را از تقریباً ارائه می دهند 1.3:1 تا 289:1 یا بیشتر بسته به تعداد مراحل دنده و مدل خاص انتخاب شده است.

Q7: آیا گیربکس های حلزونی برای کاربردهای درایو سرعت متغیر (VFD) مناسب هستند؟

بله. گیربکس های حلزونی کاملاً با درایوهای فرکانس متغیر سازگار هستند. استفاده از VFD در ترکیب با گیربکس مارپیچ کنترل دقیق سرعت را ارائه می دهد و می تواند بهره وری انرژی را در شرایط مختلف بار بهبود بخشد.
